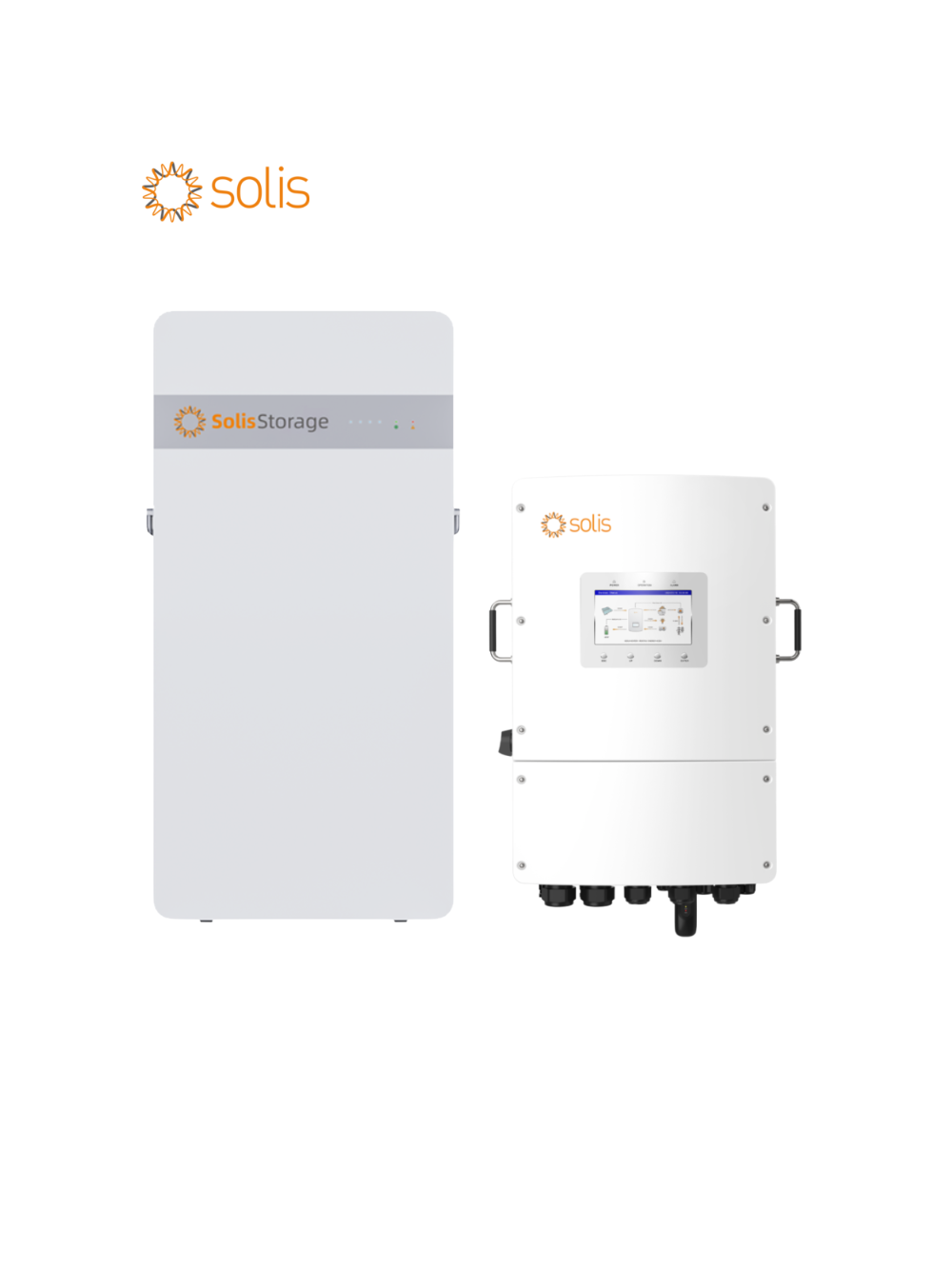

Žemos įtampos Solis Intellihome kaupiklis su Solis inverteriu

Komplektą sudaro:

IntelliHome-16 kWh žemos įtampos energijos kaupiklis SolisStorage - 1 vnt.

15 kW hibridinis inverteris Solis-EH3P15K02-NV-YD-L-S6 - 1 vnt.

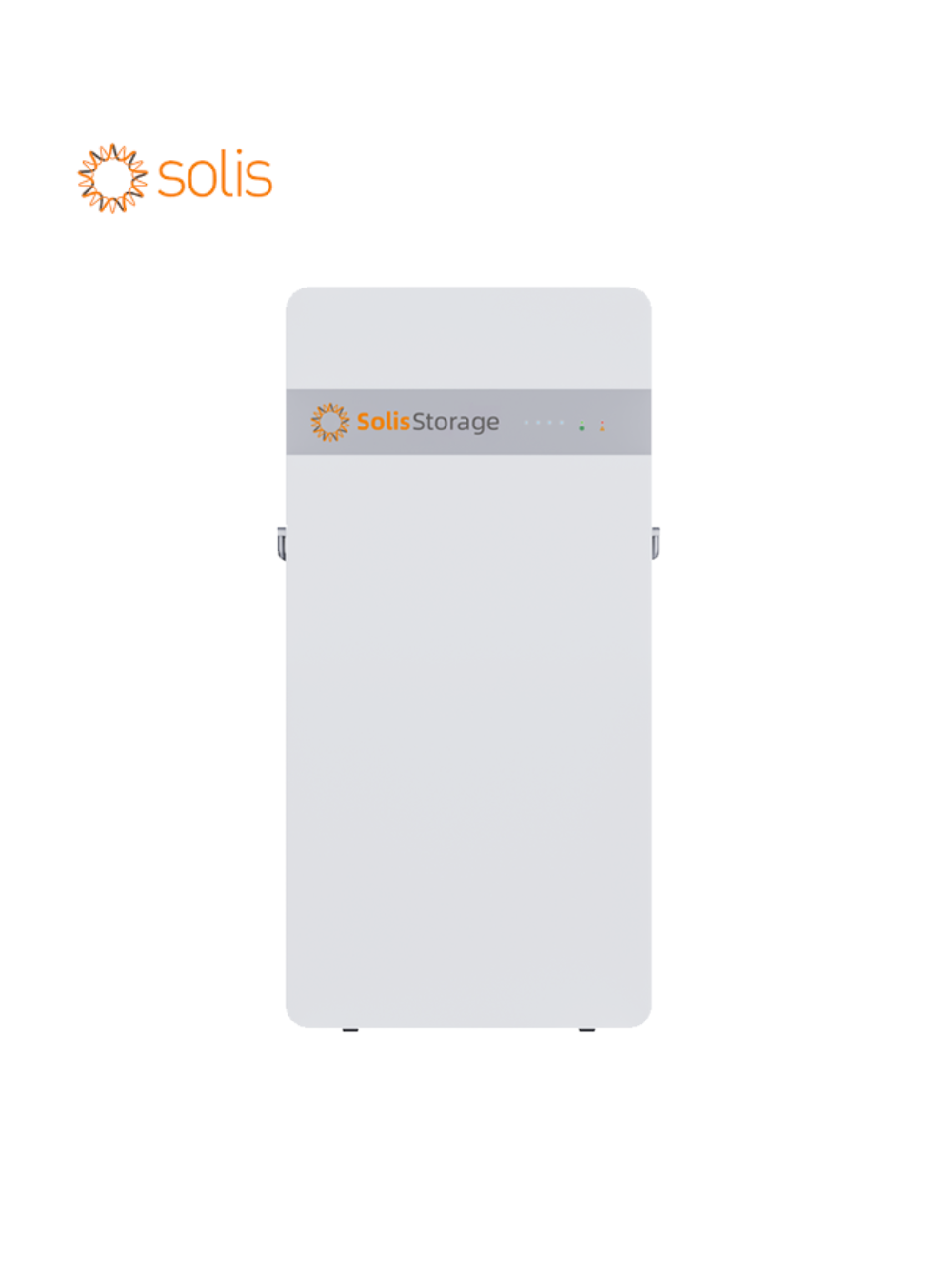

IntelliHome-16 kWh žemos įtampos energijos kaupiklis SolisStorage

  Ant sienos arba grindų montuojama baterija. Žemos įtampos baterija, IP66. Galima išplėsti iki 8 lygiagrečiai sujungtų vienetų (maks. 40/80/128 kWh).

Eksploataciniai parametrai

• Akumuliatoriaus tipas - LiFePO4
• Vardinė talpa - 16 kWh
• Darbinė įtampa - 44,8–57,6 V
• Nominali elementų talpa - 314 Ah
• Rekomenduojamas įkrovimo/iškrovimo greitis - 0,5C
• Rekomenduojama įkrovimo/iškrovimo srovė - 157 A
• Maksimali ilgalaikė įkrovimo srovė - 157 A
• Maksimali ilgalaikė įkrovimo srovė - 157 A
• Maksimali ilgalaikė iškrovos srovė - 157 A
• Iškrovimo gylis (DOD) - 100 %
• Įkrovimo temperatūros diapazonas - -20 ~ 55 °C (su šildymo funkcija) (> 45 °C, galios sumažinimas)
• Iškrovimo temperatūros diapazonas- -20 ~ 55 °C (> 45 °C, mažinamas našumas)
• Ryšio sąsaja - CAN/RS485
• Ciklų skaičius ① - > 6000 ciklų / 10 metų
• Išplėtimo galimybės - Iki 8 vienetų lygiagrečiai

Standartiniai parametrai

• Aušinimo būdas - Natūralus aušinimas
• Sertifikatai ir saugos standartai - 16 kWh: IEC 62619, IEC 63056, ISO 13849, VDE 2510-50, UN 38.3, EN/IEC 61000-6-1/2/3/4, IEC 60730-1, IEC 60529 (IP), CEC sąrašas
• Suderinami keitikliai - S6-EH1P(3-6)K-L-EU/S5-EH1P(3-6)K-L (Smart)/S6-EH1P(3-10)K-L-PLUS/S6-EH1P(9,9-18)K03-NV-YD-L/
• S6-EH2P(5-8)K02-SV-YD-L/S6-EH2P(9,6-16)K03-SV-YD-L-US/S6-EH3P(8-18)K02-NV-YD-L/S6-EH3P(7-10)K02-LV-YD-L/ S5-EA1P3K-L/S6-EA1P(3,6-6)K-
• L/S6-EO1P(4–6)K-48/S6-EO1P(4–5)K-48-EU
• Matmenys (P × A × G) - 470 × 950 × 240 mm
• Svoris - 126 kg
• Apsauga nuo įsiliejimo - IP66
• Montavimo būdas - Montavimas ant grindų / Montavimas ant sienos (numatyta)
• Rekomenduojama darbinė temperatūra - 10–45 °C
• Maksimalus veikimo aukštis - ≤ 4000 m
• Darbinė aplinkos drėgmė - 5–95 % santykinio drėgnumo

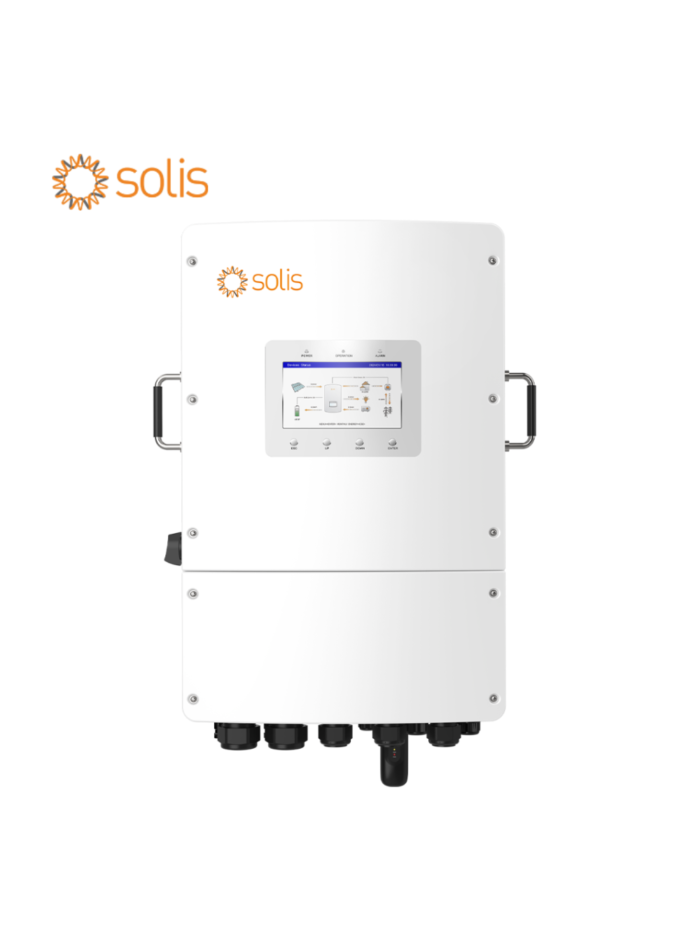

15 kW hibridinio inverterio Solis-EH3P15K02-NV-YD-L-S6 techniniai parametrai:

Nuolatinė srovė (įvestis) FV pusėje

• maksimali naudingoji fotovoltinio modulio įvesties galia: 24 kW;
• maksimali įvesties įtampa: 1000 V;
• vardinė įtampa: 550 V;
• paleidimo įtampa: 160 V;
• MPPT įtampos diapazonas: 200–850 V;
• maksimali įvesties srovė: 40 A / 40 A;
• maksimali trumpojo sujungimo srovė: 50 A / 50 A;
• MPPT sk./ maks. įvesties grupių skaičius: 2 / 4.

Akumuliatorius

• akumuliatoriaus tipas: Ličio – jonų;
• akumuliatoriaus įtampos diapazonas: 40–60 V;
• maks. įkrovos / iškrovos srovė: 290 A;
• komunikacija: CAN / RS485.

Kintamoji srovė (išvestis) Tinklo pusėje

• vardinė išvesties galia: 15 kW;
• maksimali tariama išvesties galia: 15 kVA;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 22,8 A / 21,7 A;
• maksimali išvesties srovė: 22,8 A / 21,7 A;
• galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
• THDi: < 3 %.

Nuolatinė srovė (įvestis) Tinklo pusėje

• maksimali įvesties galia: 15 kW;
• maksimali įvesties srovė: 22,8 A;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz.

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

• vardinė išvesties galia: 15 kW;
• atsargos („Back-up“) persijungimo laikas: < 10 ms;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 22,8 A / 21,7 A;
• THDv: < 3 %.

Efektyvumas

• maksimalus efektyvumas: 97,6 %;
• EU efektyvumas: 97,0 %;

Apsauga

• DC apsauga nuo atvirkštinio poliškumo;
• apsauga nuo trumpojo jungimo;
• išvesties apsauga nuo viršsrovių;
• anti-Islanding apsauga;
• apsauga nuo viršįtampių.

Inverterio Solis-EH3P12K02-NV-YD-L-S6 bendrieji duomenys

• matmenys (plotis x aukštis x gylis): 430 x 660 x 295 mm;
• svoris: 42 kg;
• topologija: neizoliuotas;
• darbinė aplinkos temperatūra: – 40 ~ 60 °C;
• apsaugos klasė: IP66;
• aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
• maksimalus darbinis aukštis: 4000 m;
• tinklo prijungimo standartas: NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, PEA\MEA;
• saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3.

Savybės

• nuolatinės srovės (DC) jungtis: MC4 greitosios jungties kištukas (PV) ir sraigtinis gnybtas (akumuliatorius);
• kintamos srovės (AC) jungtis: sraigtinis terminalas;
• ekranas: LED + Bluetooth + APP;
• komunikacija: CAN, RS 485, , Ethernet; Wi-Fi / Cellular/ LAN (pasirinktinai)

 * Dėl skirtingų ekranų raiškos nustatymų nuotraukose matomos spalvos gali skirtis nuo tikrųjų. Nuotraukose matomi priedai nebūtinai yra įtraukti į prekės komplektaciją.
