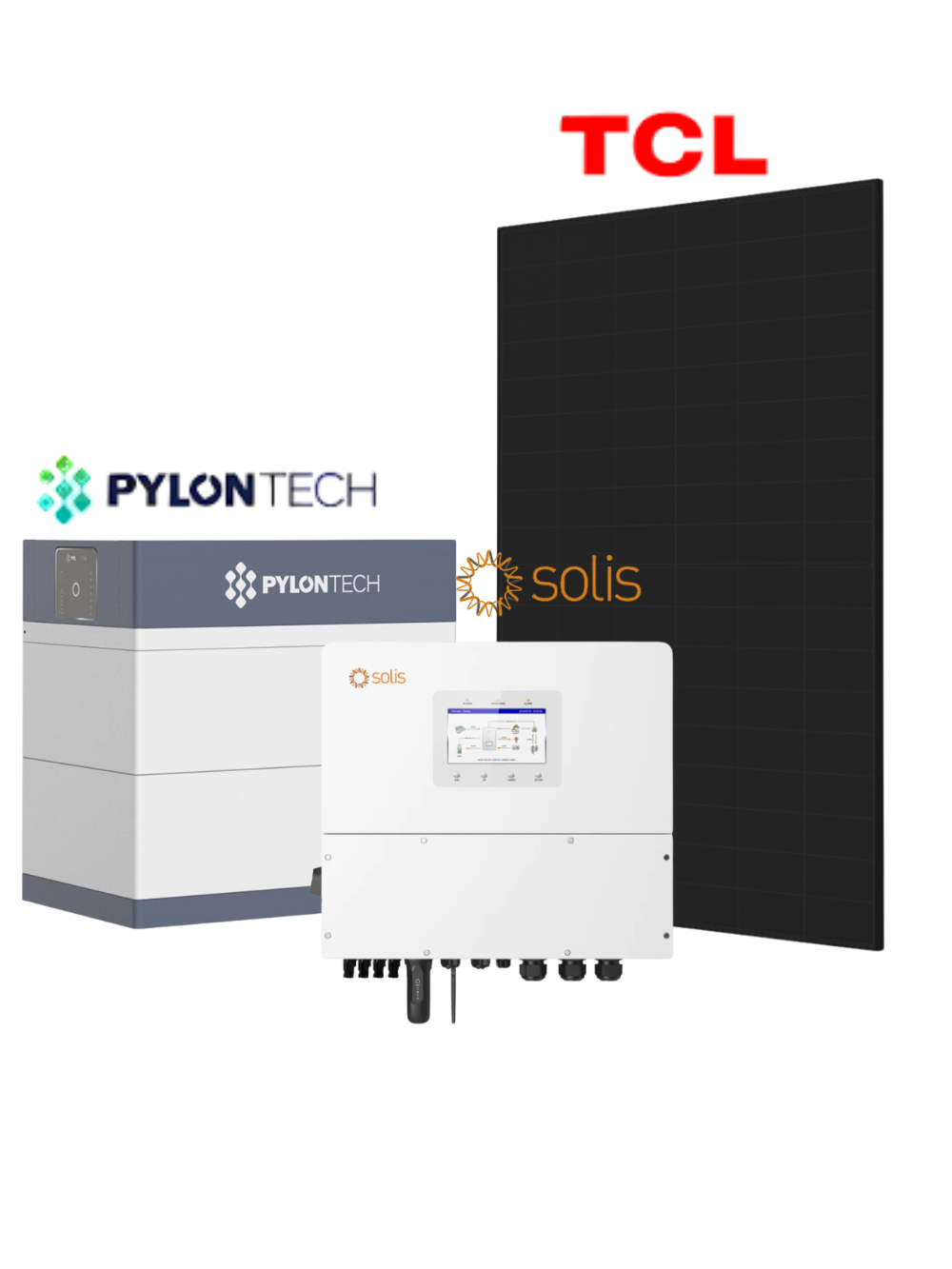

5,06 kW saulės elektriė su hibridiniu 15 kW inverteriu ir 10.24 kWh Pylontech kaupikliu

Komplektą sudaro:

460 W TCL  moduliai - 11 vnt.

15 kW Solis hibridinis inverteris - 1 vnt.

10.24 kWh aukštos įtampos akumuliatorius Pylontech Force-H3  -  1 vnt.

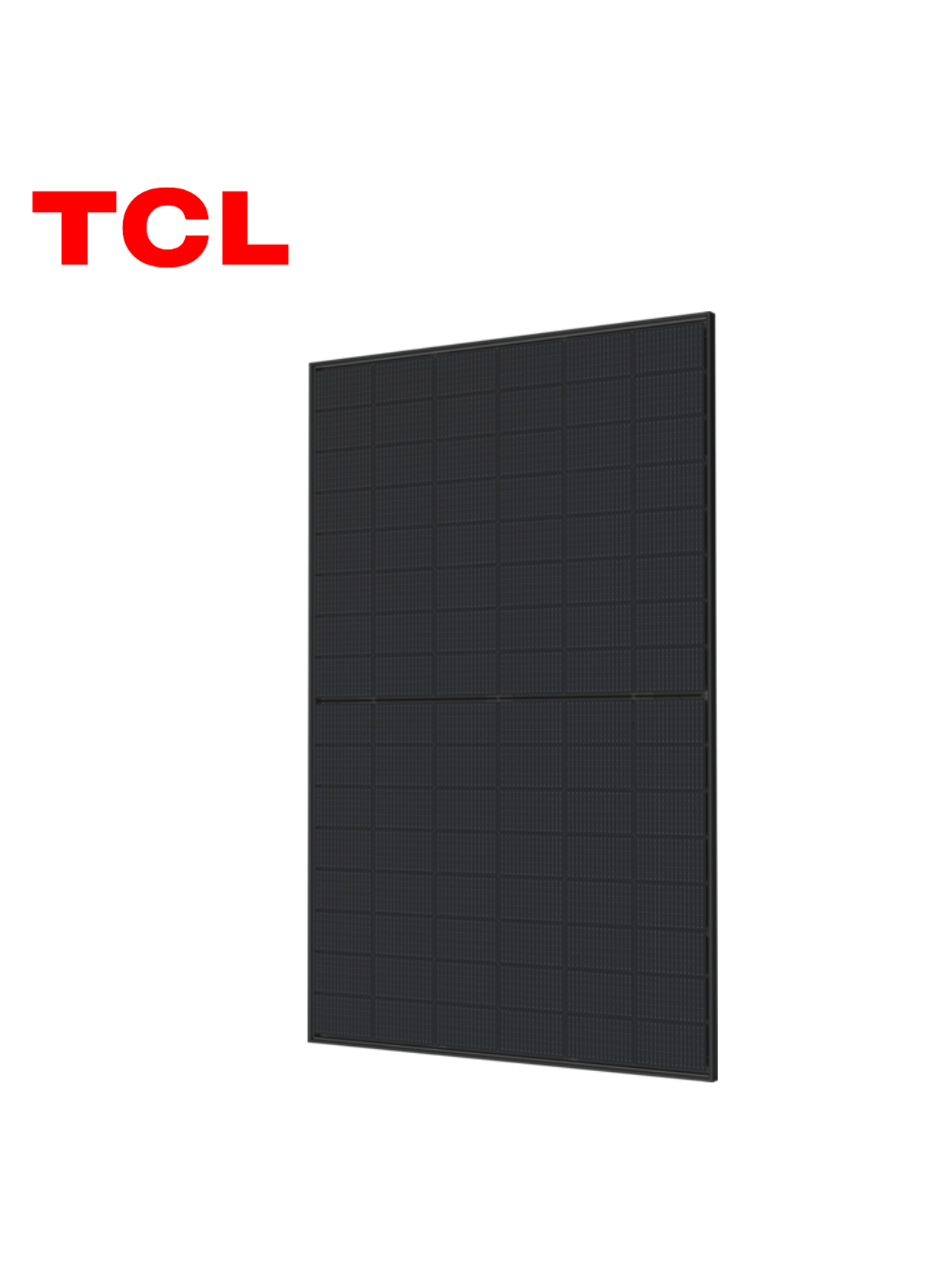

460 W TCL monokristalinių saulės modulių half-cut stiklas-stiklas HSM-BD54-DA techniniai parametrai:

• maksimali galia: 460 W (0~+5 W);
• priekinis stiklas: 2,0 mm AR danga dengtas grūdintas stiklas;
• efektyvumas: 23,10%;
• didžiausia sistemos įtampa: DC 1500V;
• darbinės temperatūros: -40 – +85 ⁰C;
• apsaugos klasė: IP 68;
• maksimali apkrova: 5400 Pa;
• modulio matmenys: 1757 x 1134 x 30 mm;
• svoris: 24,2 kg;
• juodas anoduotas aliuminio rėmas.

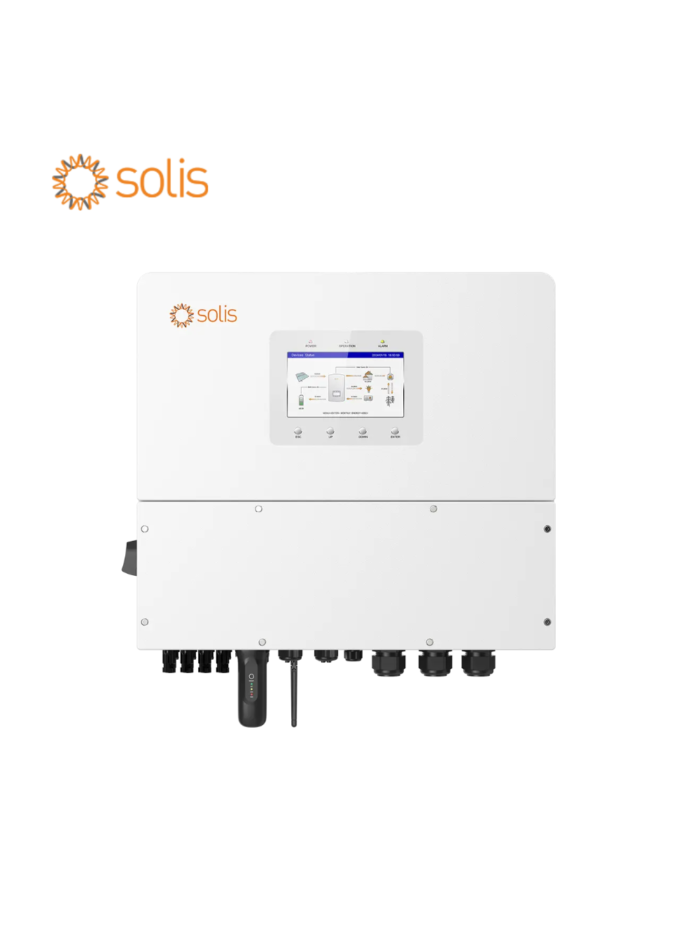

15 kW hibridinio inverterio Solis-EH3P15K-H-S6 techniniai parametrai

Nuolatinė srovė (įvestis) FV pusėje

rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 30 kW;
maksimali naudingoji fotovoltinio modulio įvesties galia: 24 kW;
maksimali įvesties įtampa: 1000 V;
vardinė įtampa: 600 V;
paleidimo įtampa: 160 V;
MPPT įtampos diapazonas: 200–850 V;
maksimali įvesties srovė: 20 A / 20 A / 20 A / 20 ;
maksimali trumpojo sujungimo srovė: 30 A / 30 A / 30 A / 30;
Maks. įvesties galia vienam MPPT: 9 kW;
MPPT sk./ maks. įvesties grupių skaičius: 4 / 4.

Akumuliatorius

akumuliatoriaus tipas: Ličio – jonų;
akumuliatoriaus įtampos diapazonas: 120–800 V;
maks. įkrovos / iškrovos galia: 15 kW;
maks. įkrovos / iškrovos srovė: 50 A;
komunikacija: CAN / RS485.

Kintamoji srovė (išvestis) Tinklo pusėje

vardinė išvesties galia: 15 kW;
maksimali tariama išvesties galia: 15 kVA;
vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz;
vardinė tinklo išvesties srovė: 22,8 A / 21,7 A;
maksimali išvesties srovė: 22,8 A / 21,7 A;
galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
THDi: < 3 %.

Nuolatinė srovė (įvestis) Tinklo pusėje

maksimali įvesties galia: 22,5 kW;
maksimali įvesties srovė: 34,2 A;
vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

vardinė išvesties galia: 15 kW;
pikinė tariamoji išėjimo galia: 2 kartus didesnė vardinė galia, 10 s.;
atsargos („Back-up“) persijungimo laikas: < 10 ms;
vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz;
vardinė tinklo išvesties srovė: 22,8 A / 21,7 A;
THDi: < 3 %.

Efektyvumas

maksimalus efektyvumas: 98,5 %;
EU efektyvumas: 97,5 %;
akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %;
akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.

Apsauga

DC apsauga nuo atvirkštinio poliškumo;
apsauga nuo trumpojo jungimo;
išvesties apsauga nuo viršsrovių;
AFCI apsauga sumažina gaisro riziką;
anti-Islanding apsauga;
FV apsauga nuo viršįtampių;
akumuliatoriaus reversinė apsauga;
integruotas DC išjungiklis.

Inverterio Solis-EH3P15K-H-S6 bendrieji duomenys

matmenys (plotis x aukštis x gylis): 563 x 546 x 235 mm;
svoris: 32,6 kg;
topologija: be transformatorių;
suvartojimas budėjimo režimu: < 25W;
darbinė aplinkos temperatūra: – 25 ~ 60 °C;
apsaugos klasė: IP66;
aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
maksimalus darbinis aukštis: 2000 m;
tinklo prijungimo standartas: EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1;
saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2.

Savybės

nuolatinės srovės (DC) jungtis: MC4;
akumuliatoriaus jungtis: OT terminal;
kintamos srovės (AC) jungtis: OT terminal;
ekranas: LED + Bluetooth + APP;
komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LA (pasirinktinai).

Inverterio Solis-EH3P10K-H-S6 bendrieji duomenys

• matmenys (plotis x aukštis x gylis): 596 x 496 x 230 mm;
• svoris: 31,8 kg;
• topologija: be transformatorių;
• suvartojimas budėjimo režimu: < 25W;
• darbinė aplinkos temperatūra: – 25 ~ 60 °C;
• apsaugos klasė: IP66;
• aušinimo koncepcija: natūrali konversija;
• maksimalus darbinis aukštis: 4000 m;
• tinklo prijungimo standartas: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA;
• saugumo / EMC standartas: IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -3.

Savybės

• nuolatinės srovės (DC) jungtis: MC4;
• akumuliatoriaus jungtis: greito prijungimo jungtis;
• kintamos srovės (AC) jungtis: greito prijungimo jungtis;
• ekranas: LED + Bluetooth + APP;
• komunikacija: CAN, RS 485, Ethernet; Wi-Fi / Cellular/ LAN (pasirinktinai).
• Galia kW

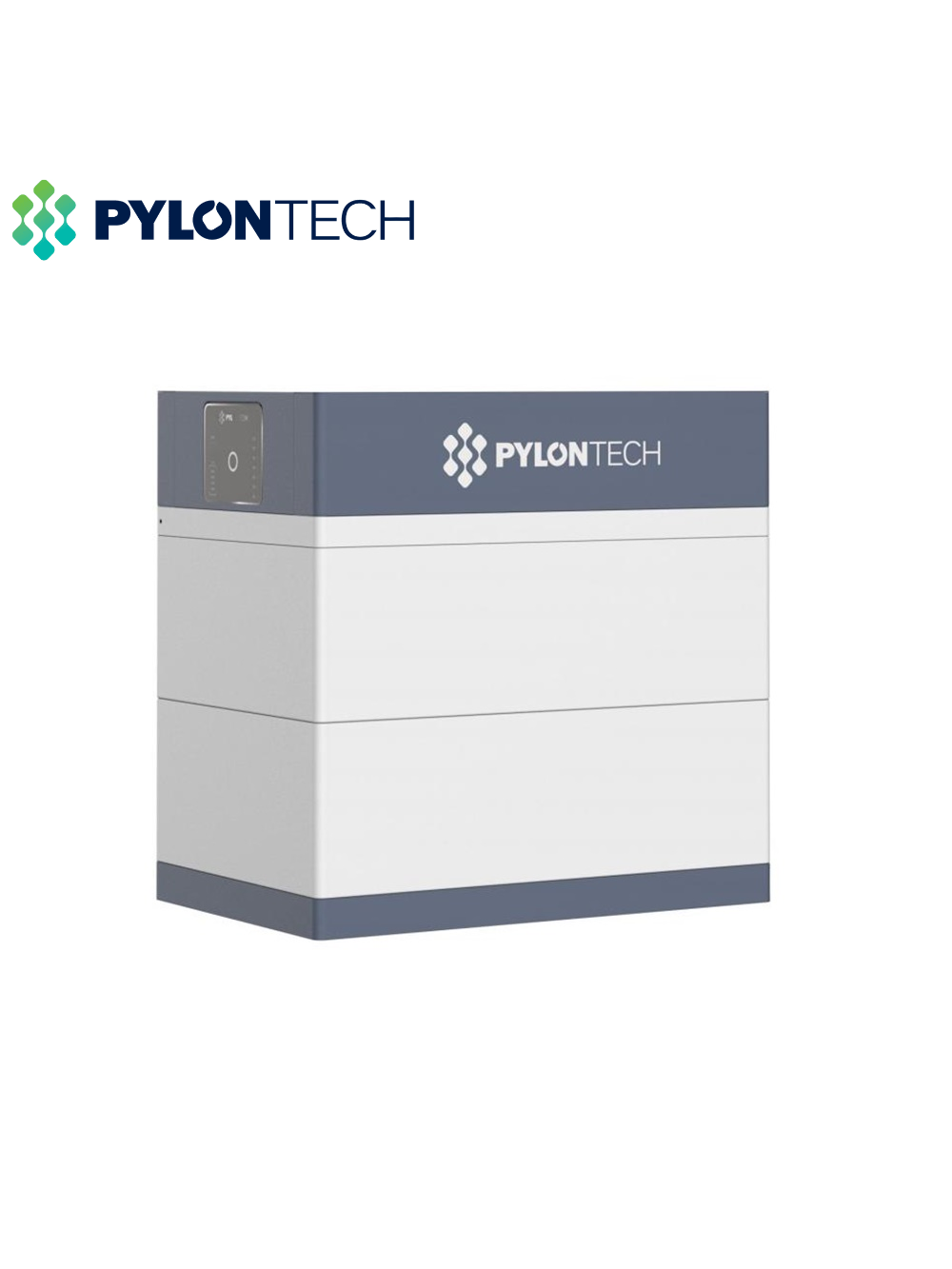

10,24 kWh akumuliatorių baterijos Pylontech Force-H3 techniniai parametrai:

• akumuliatoriaus tipas: LiFePO4;
• akumuliatoriaus modulių kiekis: 2;
• akumuliatoriaus sistemos talpa: 10,24 kWh;
• naudotina akumuliatoriaus talpa: 9,69 kWh;
• akumuliatoriaus sistemos įtampa: 204,8 V;
• iškrovos gylis (DOD): 95%;
• įkrovimo temperatūros diapazonas: 10 ~ 55°C;
• laikymo temperatūros diapazonas: 20 ~ 45°C;
• matmenys (plotis x gylis x aukštis): 540 x 350 x 530 mm;
• svoris: 92 kg;
• apsaugos klasė: IP55;
• komunikacija: Modbus RTU/CAN;
• gyvavimo ciklas: > 8000 ciklų;
• akumuliatoriaus modulio pavadinimas: FH10050;
• sertifikavimas: IEC62040-1/IEC62477-1/IEC62619/IEC63056/UL1973/UL9540A/UN38.3/VDE-AR-E 2510-50.

* Dėl skirtingų ekranų raiškos nustatymų nuotraukose matomos spalvos gali skirtis nuo tikrųjų. Nuotraukose matomi priedai nebūtinai yra įtraukti į prekės komplektaciją.
