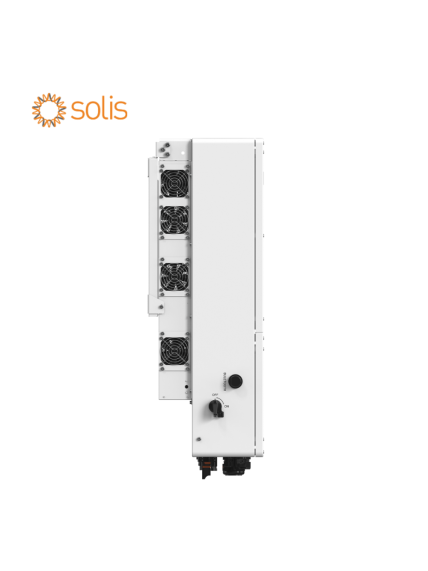

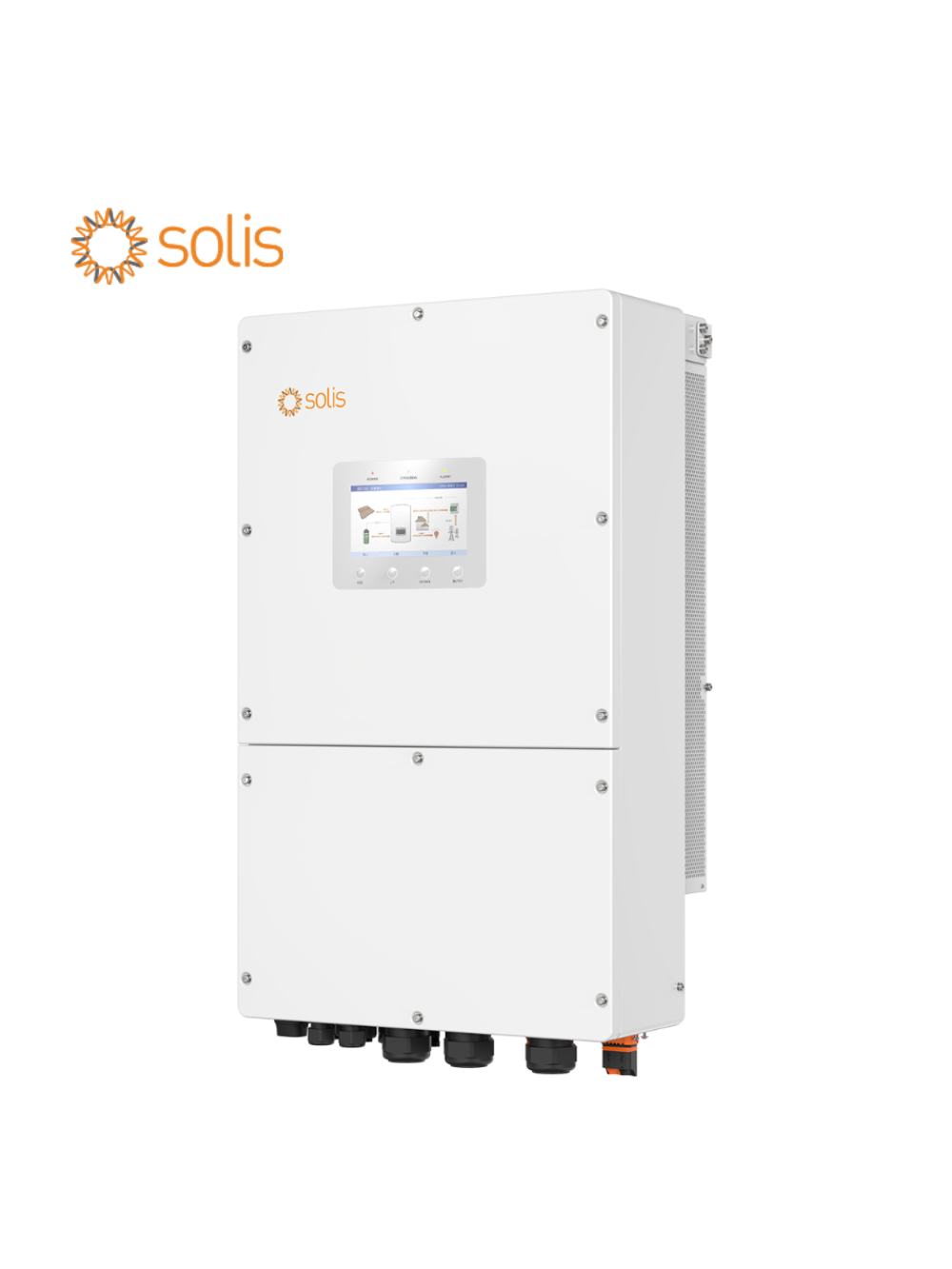

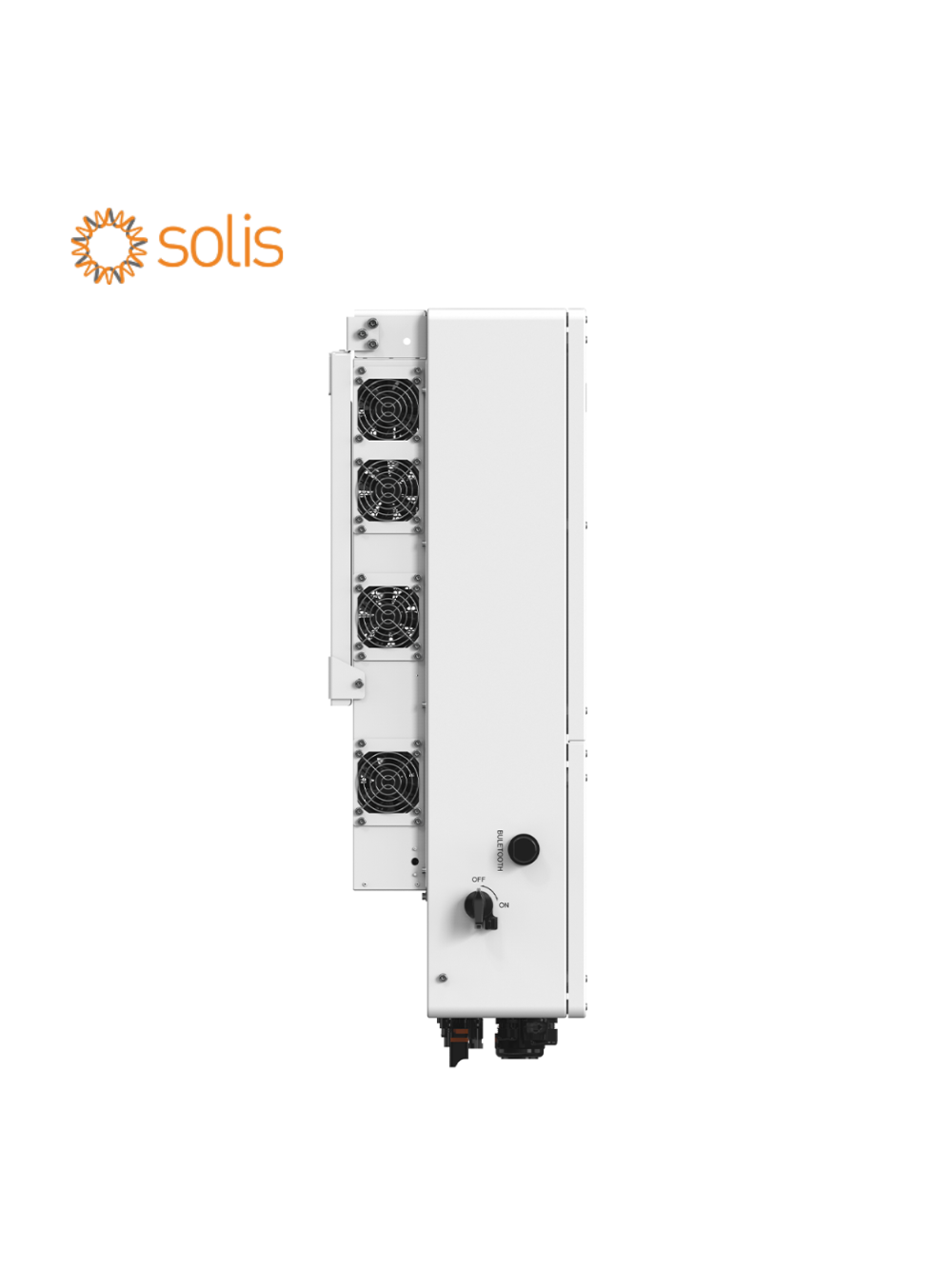

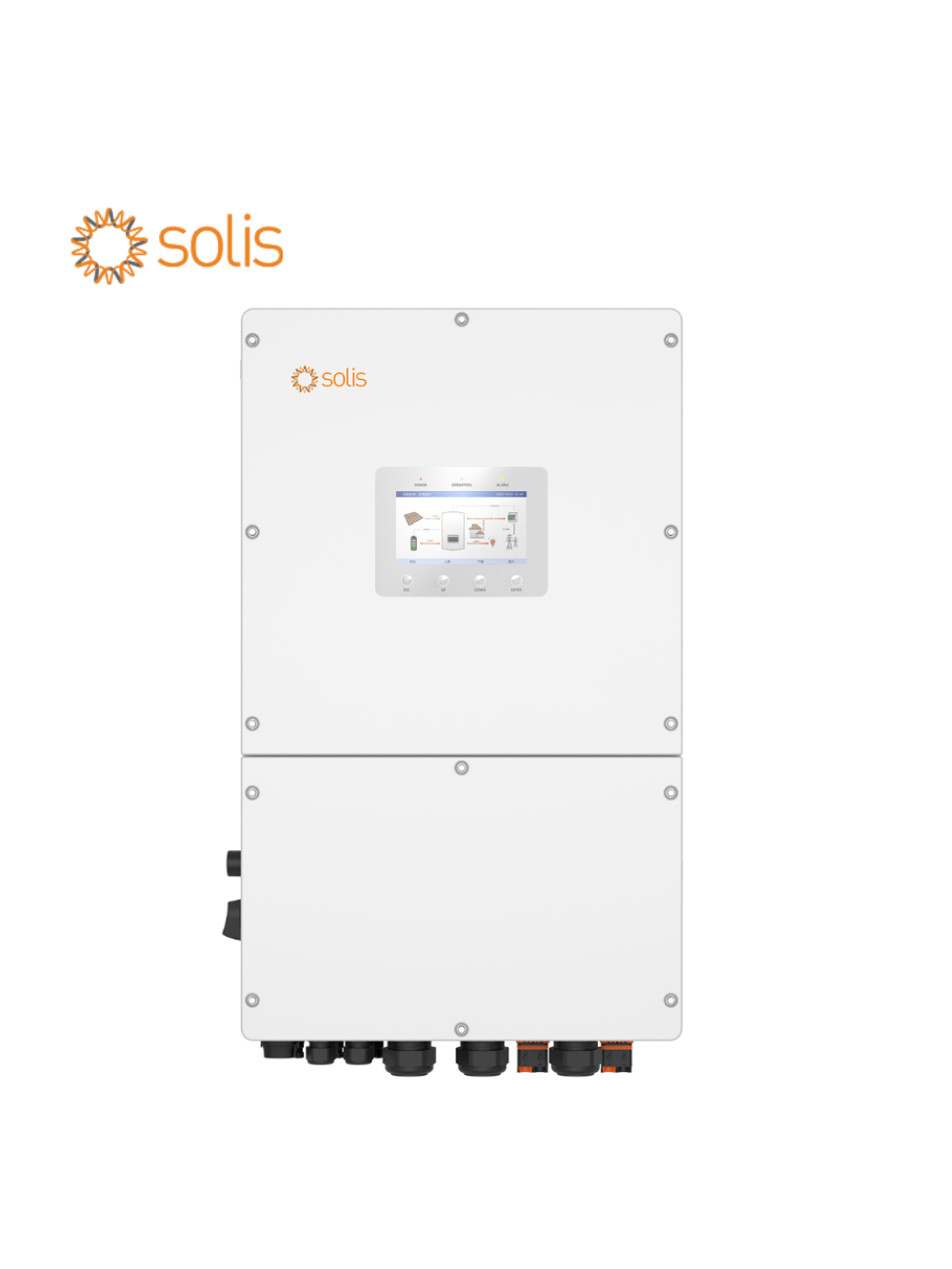

50 kW hibridinis inverteris Solis-EH3P50K-H-S6

50 kW hibridinio inverterio Solis-EH3P50K-H-S6 techniniai parametrai

Nuolatinė srovė (įvestis) PV pusėje

• rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 100 kW;
• maksimali naudingoji fotovoltinio modulio įvesties galia : 96 kW;
• maksimali įvesties įtampa: 1000 V;
• vardinė įtampa: 600 V;
• paleidimo įtampa: 180 V;
• MPPT įtampos diapazonas: 150–850 V;
• maksimali įvesties srovė: 4*40 A ;
• maksimali trumpojo sujungimo srovė: 4*60 A;
• MPPT sk./ maks. įvesties grupių skaičius: 4 / 8.

Akumuliatorius

• akumuliatoriaus tipas: Ličio – jonų;
• akumuliatoriaus įtampos diapazonas: 150–800 V;
• maks. įkrovos / iškrovos galia: 55 kW;
• maks. įkrovos / iškrovos srovė: 70 A*2 (1);
• komunikacija: CAN / RS485.

Kintamoji srovė (išvestis) Tinklo pusėje

• vardinė išvesties galia: 50 kW;
• maksimali tariama išvesties galia: 50 kVA;
• vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 76 A / 72,2 A;
• maksimali išvesties srovė: 76 A / 72,2 A;
• galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
• THDi: < 3 %.

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

• vardinė išvesties galia: 50 kW;
• pikinė tariamoji išėjimo galia: 1,6 kartus didesnė vardinė galia, 2 s.;
• atsargos („Back-up“) persijungimo laikas: < 10 ms;
• vardinė tinklo įtampa: 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 76 A / 72,2 A;
• THDi: < 2 %.

Efektyvumas

• maksimalus efektyvumas: 97,8 %;
• EU efektyvumas: 97,4 %;
• akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %;
• akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.

Apsauga

• DC apsauga nuo atvirkštinio poliškumo;
• apsauga nuo trumpojo jungimo;
• išvesties apsauga nuo viršsrovių;
• AFCI apsauga sumažina gaisro riziką;
• anti-Islanding apsauga;
• FV apsauga nuo viršįtampių;
• akumuliatoriaus reversinė apsauga;
• integruotas DC išjungiklis.

Inverterio Solis-EH3P50K-H-S6 bendrieji duomenys

• matmenys (plotis x aukštis x gylis): 530 x 880 x 290 mm;
• svoris: 73 kg;
• topologija: be transformatorių;
• suvartojimas budėjimo režimu: < 35W;
• darbinė aplinkos temperatūra: – 25 ~ 60 °C;
• apsaugos klasė: IP66;
• aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
• maksimalus darbinis aukštis: 4000 m;
• tinklo prijungimo standartas: G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1/EN 50549-10, VDE 0126 / UTE C 15/VFR:2019,
• NTS 631/RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2,
• IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA,PORTARIA Nº 140, DE 21 DE MARÇO DE 2022;
• saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011.

Savybės

• nuolatinės srovės (DC) jungtis: MC4;
• akumuliatoriaus jungtis: terminalo jungtis;
• kintamos srovės (AC) jungtis: terminalo blokas;
• ekranas: LED + Bluetooth + APP;
• komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LA (pasirinktinai)

Galia kW
50 kW

Gamintojas
Solis

Inverterio tipas
Hibridinis
