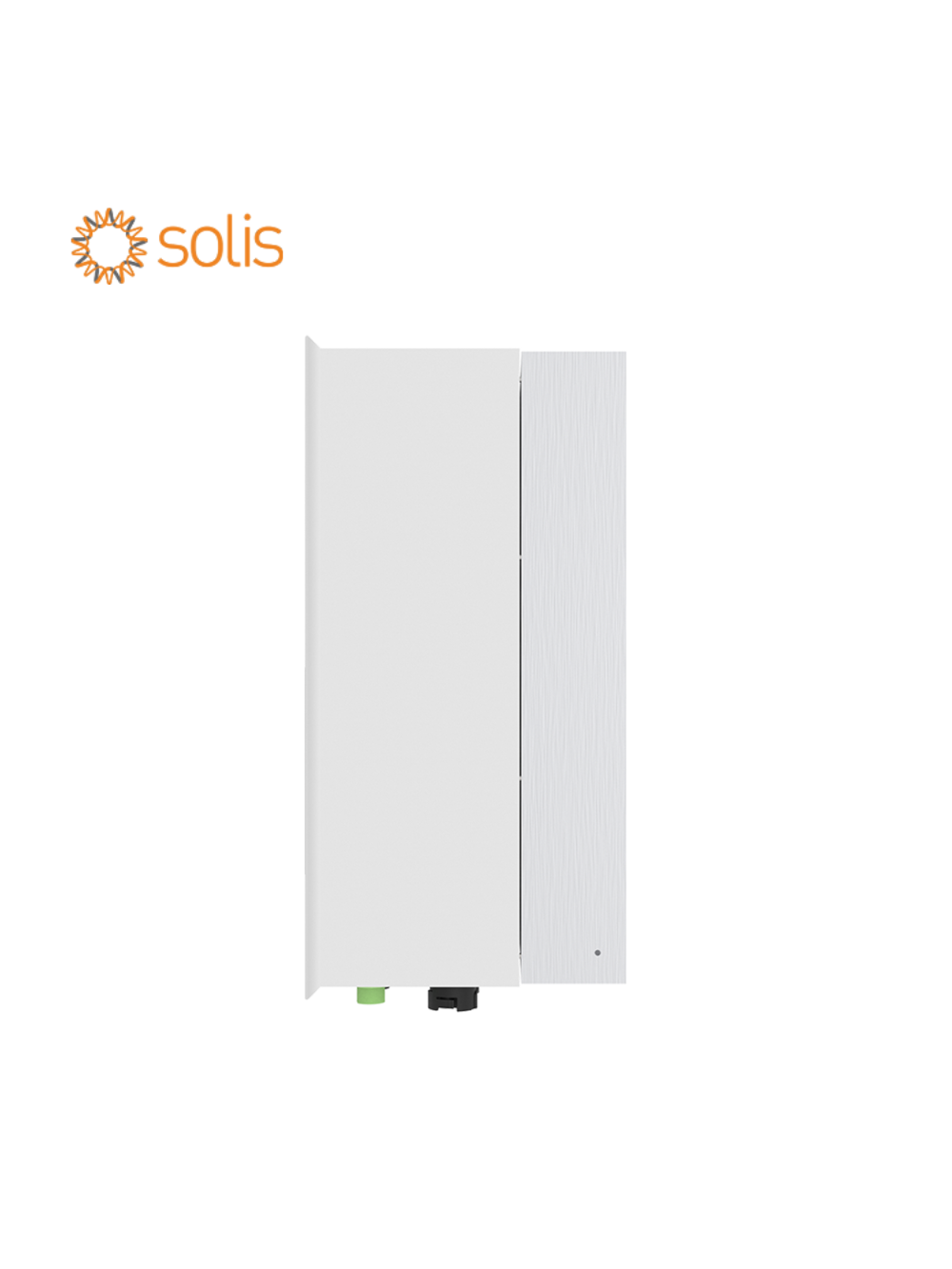

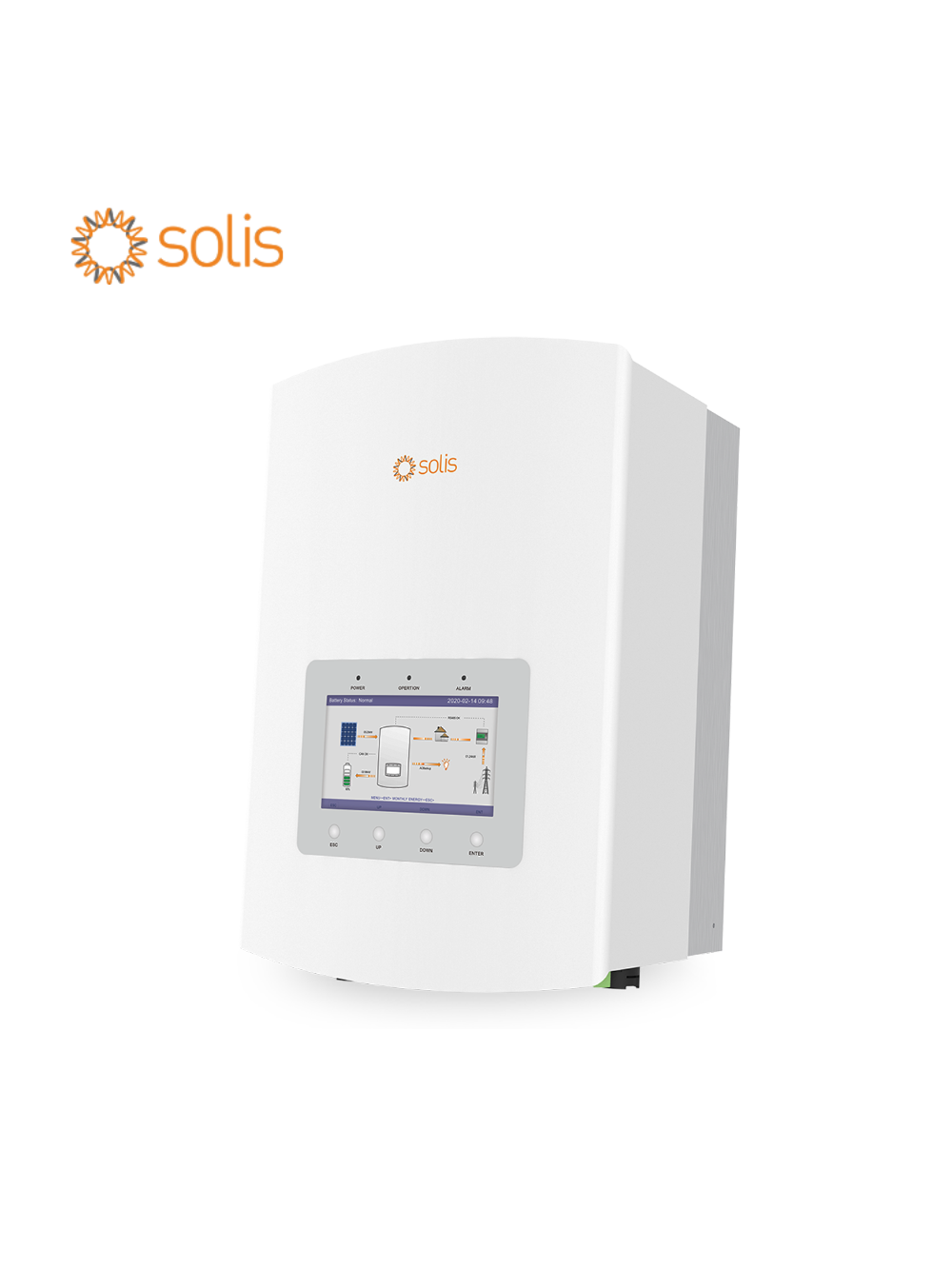

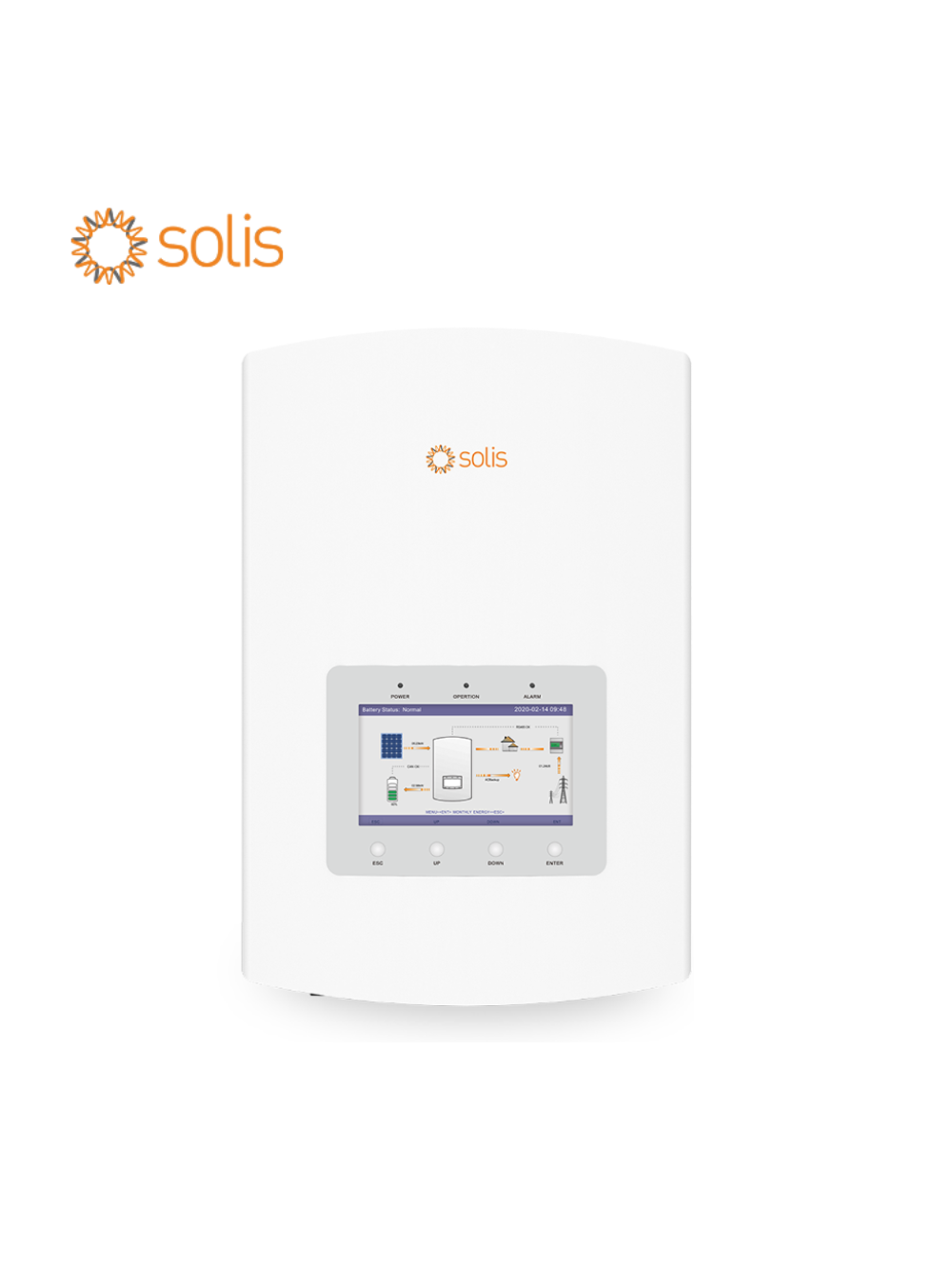

3.6 kW vienfazis hibridinis inverteris Solis-EH1P3.6K-L-S5

3,6 kW hibridinio inverterio Solis-EH1P3.6K-L-S5 techniniai parametrai

Nuolatinė srovė (įvestis) FV pusėje

rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 7,2 kW;
maksimali naudingoji fotovoltinio modulio įvesties galia: 5,7 kW;
maksimali įvesties įtampa: 600 V;
vardinė įtampa: 330 V;
paleidimo įtampa: 120 V;
MPPT įtampos diapazonas: 90-520 V;
maksimali įvesties srovė: 15 A / 15 A;
maksimali trumpojo sujungimo srovė: 22,5 A / 22,5 A;
MPPT sk./ maks. įvesties grupių skaičius: 2 / 2.
Akumuliatorius

akumuliatoriaus tipas: Ličio – jonų / švino rūgšties;
akumuliatoriaus įtampos diapazonas: 42–58 V;
baterijos talpa: 50 – 2000 Ah;
maks. įkrovos / iškrovos galia: 3 kW;
maks. įkrovos / iškrovos srovė: 62,5 A;
komunikacija: CAN.
Kintamoji srovė (išvestis) Tinklo pusėje

vardinė išvesties galia: 3 kW;
maksimali tariama išvesties galia: 4,5 kVA, 10 sek.;
vardinė tinklo įtampa: 1/N/PE;
nominali tinklo įtampa: 220 V / 230 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz;
vardinė tinklo išvesties srovė: 14 A / 13,5 A;
THDv: < 2 %.
Nuolatinė srovė (įvestis) Tinklo pusėje

įvesties įtampos diapazonas: 187-265 V;
maksimali įvesties srovė: 25 A / 23,5 A ;
dažnių diapazonas: 45-55 Hz / 55-65 Hz.
Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

vardinė išvesties galia: 3,6 kW;
pikinė tariamoji išėjimo galia: 4 kVA;
vardinė tinklo įtampa: 1/N/PE, 220 V / 230 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz;
vardinė tinklo išėjimo srovė: 16,4 A / 15,7 A;
maks. išvesties srovė: 18,5 A ;
THDi: < 2 %.
Efektyvumas

maksimalus efektyvumas: > 97,1 %;
EU efektyvumas: > 96,5 %;
Apsauga

DC apsauga nuo atvirkštinio poliškumo;
apsauga nuo viršįtampių DC Type II / AC Type II;
įžeminimo gedimų stebėjimas;
apsauga nuo trumpojo jungimo;
AFCI apsauga sumažina gaisro riziką;
apsaugos klasė I / virš įtampos kategorija II.
Inverterio Solis-EH1P3.6K-L-S5 bendrieji duomenys

matmenys (plotis x aukštis x gylis): 333 x 505 x 249 mm;
svoris: 17,9 kg;
topologija: aukšto dažnio izoliacija (baterijai);
darbinė aplinkos temperatūra: – 25 ~ 60 °C;
apsaugos klasė: IP65;
aušinimo koncepcija: natūrali konversija;
maksimalus darbinis aukštis: 3000 m;
tinklo prijungimo standartas: G98 or G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA.
saugumo / EMC standartas: IEC/EN 62109-1/-2, EN 61000-6-2/-3.
Savybės

nuolatinės srovės (DC) jungtis: MC4;
akumuliatoriaus jungtis: greito prijungimo jungtis;
kintamos srovės (AC) jungtis: greito prijungimo jungtis;
ekranas: 7,0“ spalvotas LCD ekranas;
komunikacija: RS485, CAN, Optional: Wi-Fi, GPRS (pasirinktinai).

Galia kW
3,6 kW

Gamintojas
Solis

Inverterio tipas
Hibridinis
