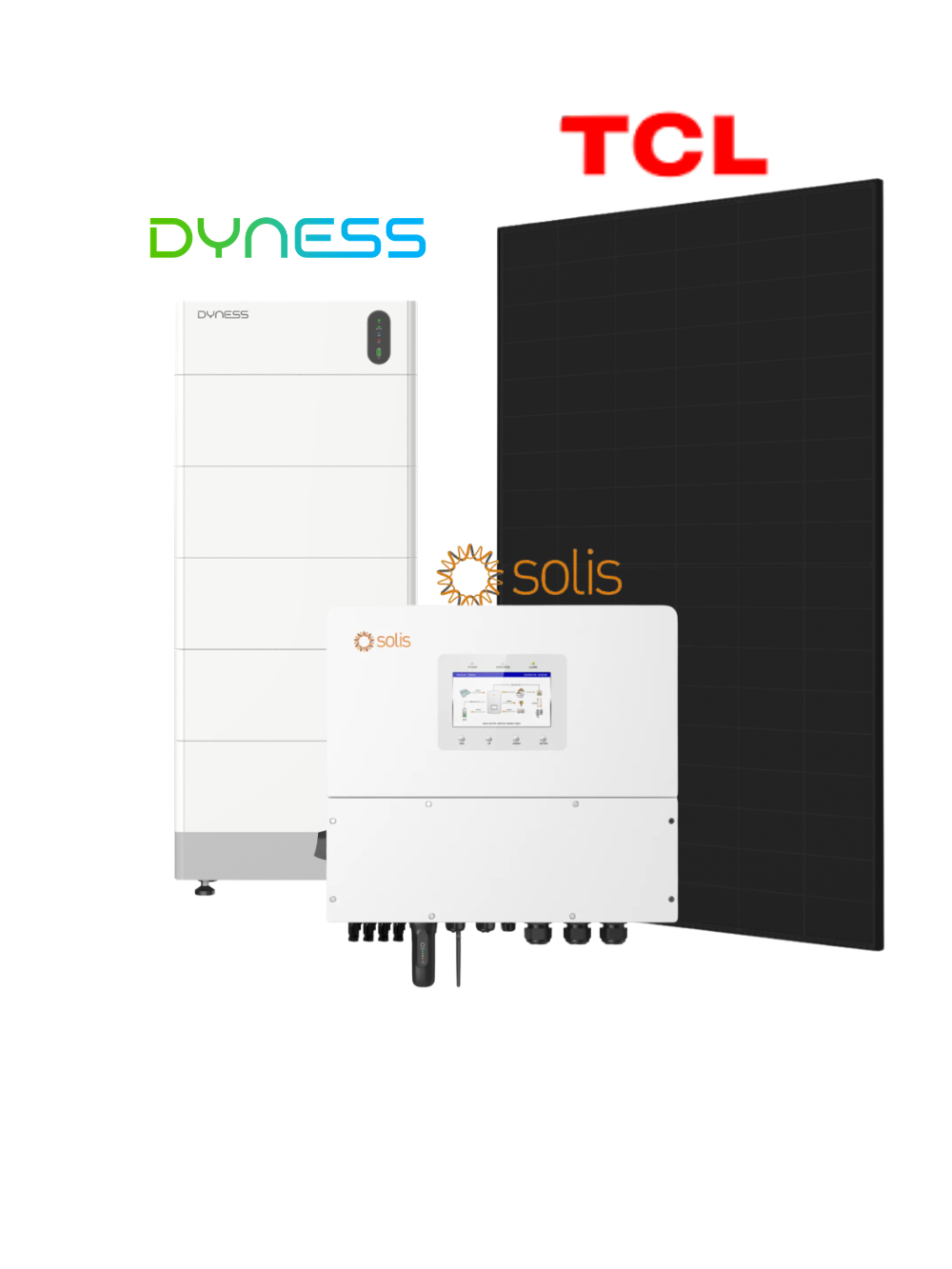

25,37 kW saulės elektrinė su 20 kW hibridiniu inverteriu ir Dyness Tower Pro kaupikliu (moduliai 445 W TCL)

Komplektą sudaro:

445 W TCL moduliai - 57 vnt.

20 kW Solis hibridinis inverteris - 1 vnt.

19,20 kW kaupiklis Dyness Tower Pro - 1 vnt.

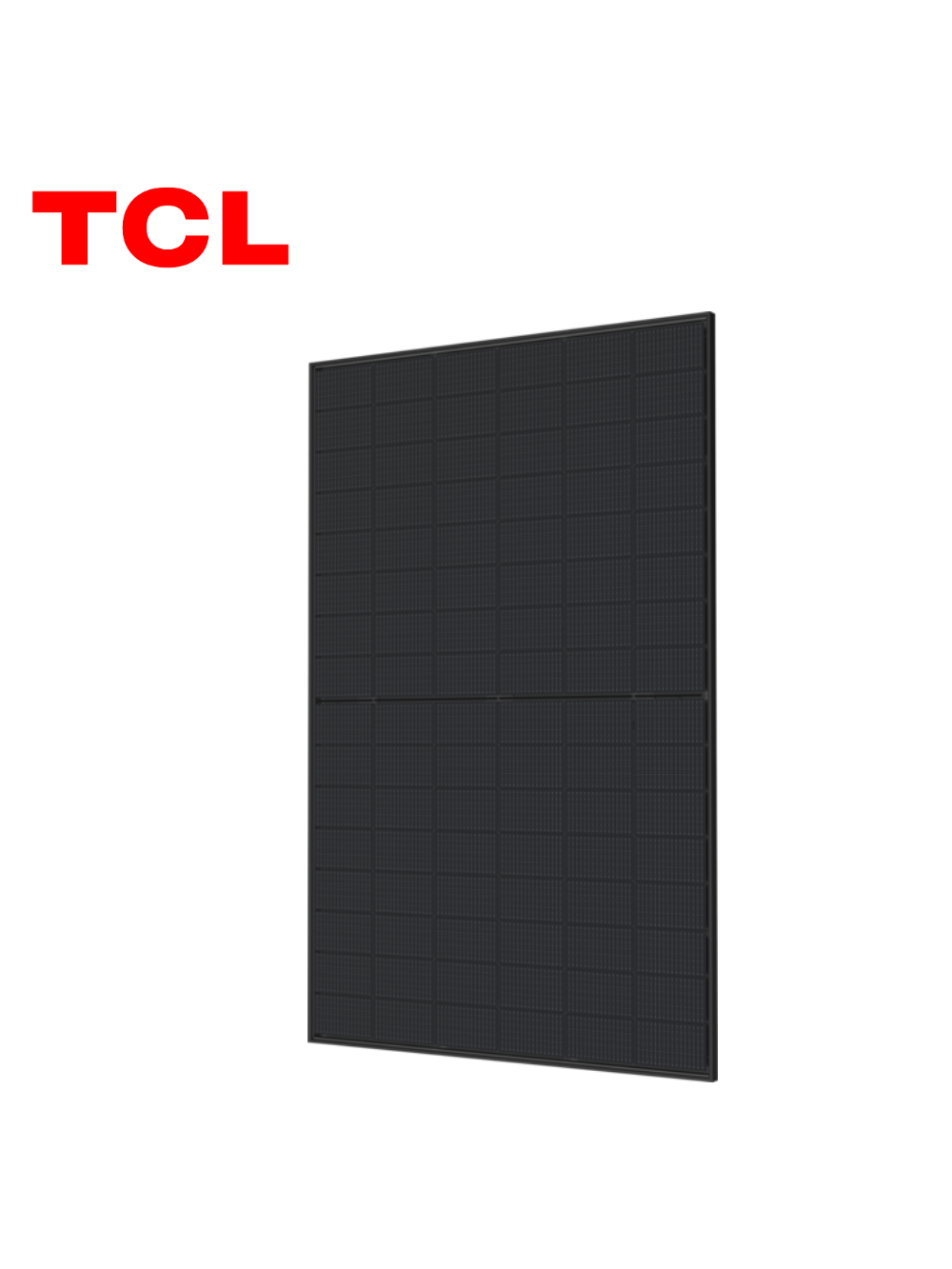

445 W TCL monokristalinių saulės modulių half-cut stiklas-stiklas HSM-ND48-DR techniniai parametrai:

maksimali galia: 445 W (0~+5 W);
priekinis stiklas: 2,0 mm AR danga dengtas grūdintas stiklas;
efektyvumas: 22,30%;
didžiausia sistemos įtampa: DC 1500V;
darbinės temperatūros: -40 – +85 ⁰C;
apsaugos klasė: IP 68;
maksimali apkrova: 5400 Pa;
modulio matmenys: 1762 x 1134 x 30 mm;
svoris: 24,5 kg;
juodas anoduotas aliuminio rėmas.

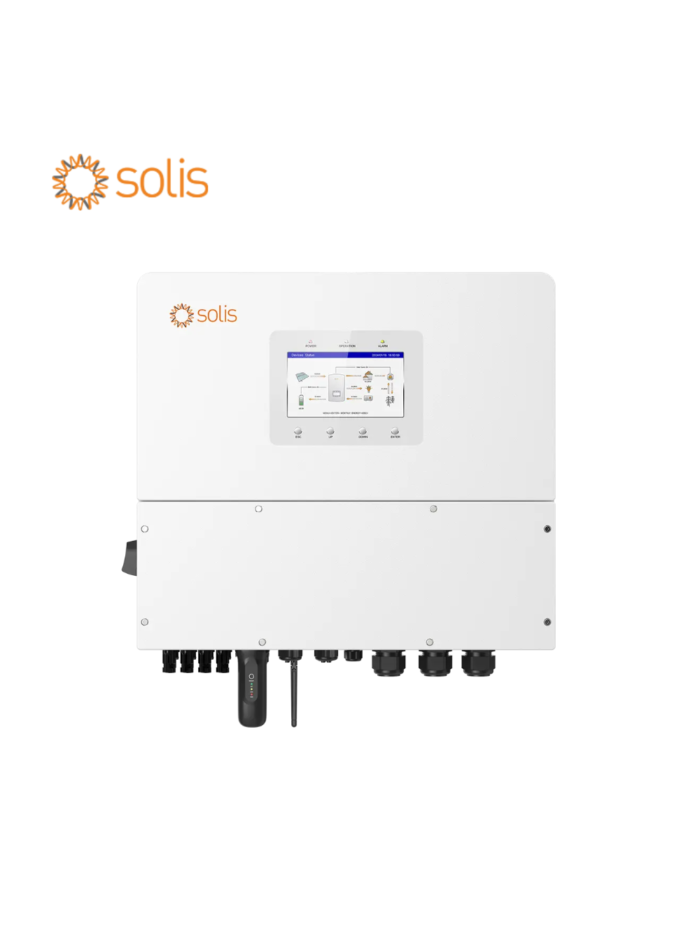

20 kW hibridinio inverterio Solis-EH3P20K-H-S6 techniniai parametrai

Nuolatinė srovė (įvestis) FV pusėje

rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 40 kW;
maksimali naudingoji fotovoltinio modulio įvesties galia: 32 kW;
maksimali įvesties įtampa: 1000 V;
vardinė įtampa: 600 V;
paleidimo įtampa: 160 V;
MPPT įtampos diapazonas: 200–850 V;
maksimali įvesties srovė: 20 A / 20 A / 20 A / 20 ;
maksimali trumpojo sujungimo srovė: 30 A / 30 A / 30 A / 30;
Maks. įvesties galia vienam MPPT: 9 kW;
MPPT sk./ maks. įvesties grupių skaičius: 4 / 4.
Akumuliatorius

akumuliatoriaus tipas: Ličio – jonų;
akumuliatoriaus įtampos diapazonas: 120–800 V;
maks. įkrovos / iškrovos galia: 20 kW;
maks. įkrovos / iškrovos srovė: 50 A;
komunikacija: CAN / RS485.
Kintamoji srovė (išvestis) Tinklo pusėje

vardinė išvesties galia: 20 kW;
maksimali tariama išvesties galia: 20 kVA;
vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz;
vardinė tinklo išvesties srovė: 30,4 A / 28,9 A;
maksimali išvesties srovė: 30,4 A / 28,9 A;
galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
THDi: < 3 %.
Nuolatinė srovė (įvestis) Tinklo pusėje

maksimali įvesties galia: 30,0 kW;
maksimali įvesties srovė: 45,6 A;
vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz.
Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

vardinė išvesties galia: 20 kW;
pikinė tariamoji išėjimo galia: 2 kartus didesnė vardinė galia, 10 s.;
atsargos („Back-up“) persijungimo laikas: < 10 ms;
vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
vardinis tinklo dažnis: 50 Hz / 60 Hz;
vardinė tinklo išvesties srovė: 30,4 A / 28,9 A;
THDi: < 3 %.
Efektyvumas

maksimalus efektyvumas: 98,5 %;
EU efektyvumas: 97,5 %;
akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %;
akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.
Apsauga

DC apsauga nuo atvirkštinio poliškumo;
apsauga nuo trumpojo jungimo;
išvesties apsauga nuo viršsrovių;
AFCI apsauga sumažina gaisro riziką;
anti-Islanding apsauga;
FV apsauga nuo viršįtampių;
akumuliatoriaus reversinė apsauga;
integruotas DC išjungiklis.
Inverterio Solis-EH3P20K-H-S6 bendrieji duomenys

matmenys (plotis x aukštis x gylis): 563 x 546 x 235 mm;
svoris: 32,6 kg;
topologija: be transformatorių;
suvartojimas budėjimo režimu: < 25W;
darbinė aplinkos temperatūra: – 25 ~ 60 °C;
apsaugos klasė: IP66;
aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
maksimalus darbinis aukštis: 2000 m;
tinklo prijungimo standartas: EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1;
saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2.
Savybės

nuolatinės srovės (DC) jungtis: MC4;
akumuliatoriaus jungtis: OT terminal;
kintamos srovės (AC) jungtis: OT terminal;
ekranas: LED + Bluetooth + APP;
komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LA (pasirinktinai)
Galia kW
20 kW

Gamintojas
Solis

Inverterio tipas
Hibridinis

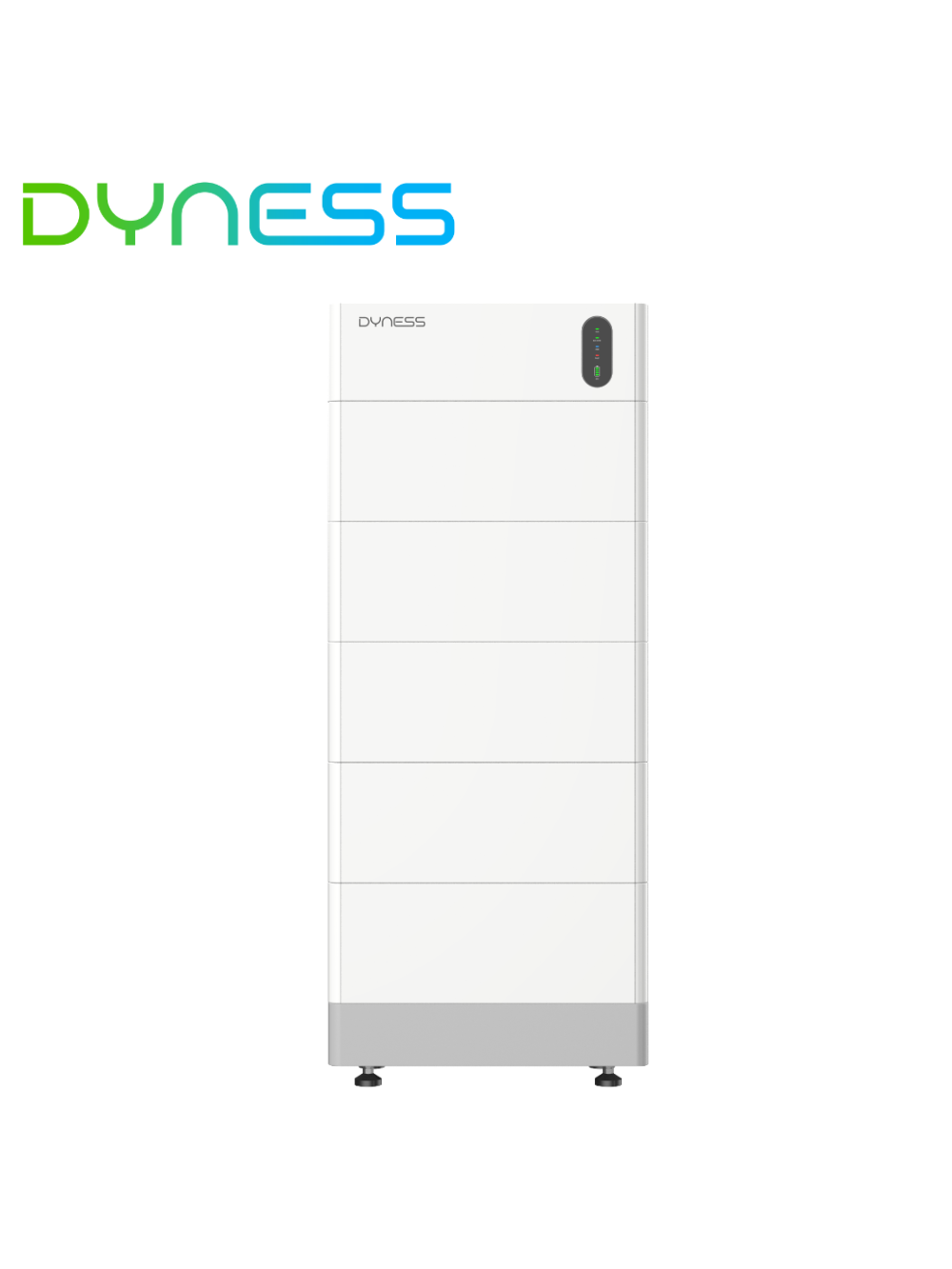

19,20 kWh akumuliatorių baterijos Dyness Tower PRO techniniai parametrai

Elektros energija

akumuliatoriaus tipas: LiFePO4;
akumuliatoriaus modulių kiekis: 5;
naudotina akumuliatoriaus talpa: 18,24 kWh;
iškrovos gylis (DOD): 95%.

19,20 kWh akumuliatorių baterijos Dyness Tower PRO bendrieji duomenys

įkrovimo temperatūros diapazonas: 0 ~ 55°C;
išsikrovimo temperatūros diapazonas: -20 ~ 55°C;
matmenys (plotis x gylis x aukštis): 587 x 310 x 1438 mm;
apsaugos klasė: IP55;
komunikacija: CAN/RS485;
gyvavimo ciklas: ≥ 8000 ciklų;
akumuliatoriaus modulio pavadinimas: HV9640;
sertifikavimas: IEC62619/IEC63056/IEC62477/IEC62040/CE-EMC/VDE2510-50/CEI 0-21/CEI 0-16.
