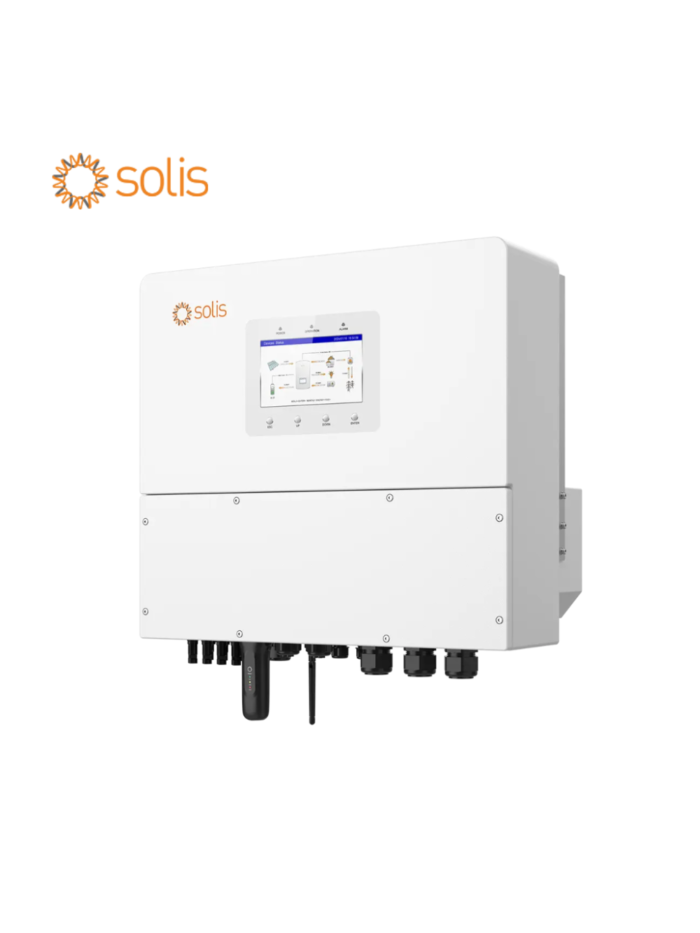

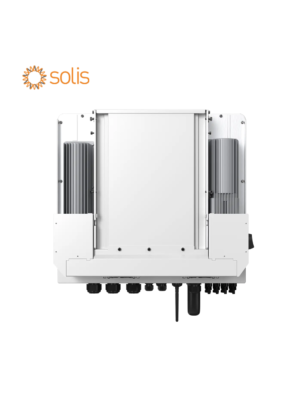

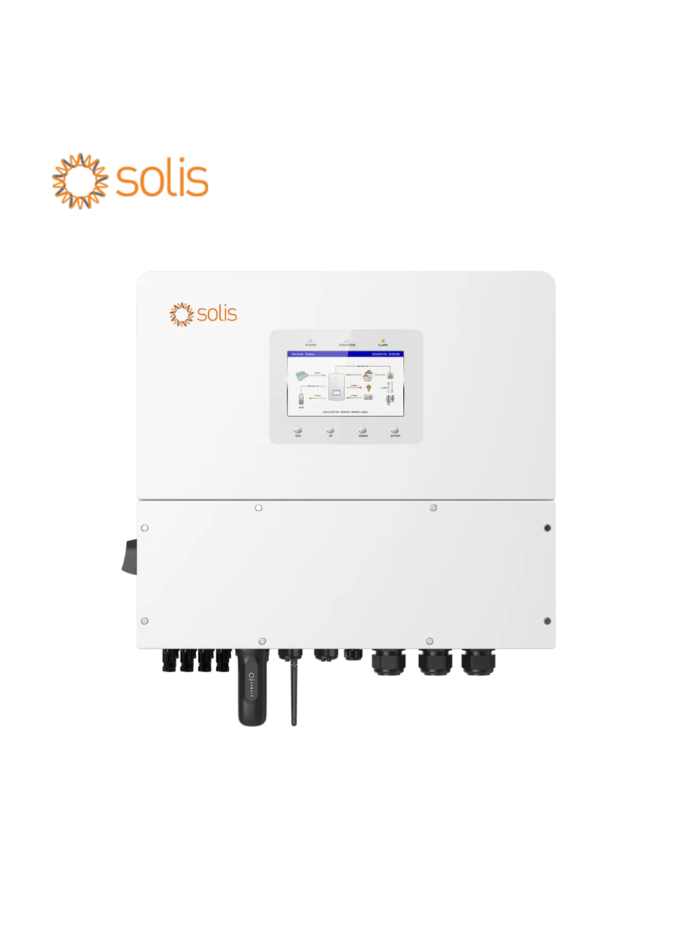

15 kW hibridinis inverteris Solis-EH3P15K-H-S6

15 kW hibridinio inverterio Solis-EH3P15K-H-S6 techniniai parametrai

Nuolatinė srovė (įvestis) FV pusėje

• rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 30 kW;
• maksimali naudingoji fotovoltinio modulio įvesties galia: 24 kW;
• maksimali įvesties įtampa: 1000 V;
• vardinė įtampa: 600 V;
• paleidimo įtampa: 160 V;
• MPPT įtampos diapazonas: 200–850 V;
• maksimali įvesties srovė: 20 A / 20 A / 20 A / 20 ;
• maksimali trumpojo sujungimo srovė: 30 A / 30 A / 30 A / 30;
• Maks. įvesties galia vienam MPPT: 9 kW;
• MPPT sk./ maks. įvesties grupių skaičius: 4 / 4.

Akumuliatorius

• akumuliatoriaus tipas: Ličio – jonų;
• akumuliatoriaus įtampos diapazonas: 120–800 V;
• maks. įkrovos / iškrovos galia: 15 kW;
• maks. įkrovos / iškrovos srovė: 50 A;
• komunikacija: CAN / RS485.

Kintamoji srovė (išvestis) Tinklo pusėje

• vardinė išvesties galia: 15 kW;
• maksimali tariama išvesties galia: 15 kVA;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 22,8 A / 21,7 A;
• maksimali išvesties srovė: 22,8 A / 21,7 A;
• galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);
• THDi: < 3 %.

Nuolatinė srovė (įvestis) Tinklo pusėje

• maksimali įvesties galia: 22,5 kW;
• maksimali įvesties srovė: 34,2 A;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz.

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

• vardinė išvesties galia: 15 kW;
• pikinė tariamoji išėjimo galia: 2 kartus didesnė vardinė galia, 10 s.;
• atsargos („Back-up“) persijungimo laikas: < 10 ms;
• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;
• vardinis tinklo dažnis: 50 Hz / 60 Hz;
• vardinė tinklo išvesties srovė: 22,8 A / 21,7 A;
• THDi: < 3 %.

Efektyvumas

• maksimalus efektyvumas: 98,5 %;
• EU efektyvumas: 97,5 %;
• akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,5 %;
• akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.

Apsauga

DC apsauga nuo atvirkštinio poliškumo;
apsauga nuo trumpojo jungimo;
išvesties apsauga nuo viršsrovių;
AFCI apsauga sumažina gaisro riziką;
anti-Islanding apsauga;
FV apsauga nuo viršįtampių;
akumuliatoriaus reversinė apsauga;
integruotas DC išjungiklis.

Inverterio Solis-EH3P15K-H-S6 bendrieji duomenys

• matmenys (plotis x aukštis x gylis): 563 x 546 x 235 mm;
• svoris: 32,6 kg;
• topologija: be transformatorių;
• suvartojimas budėjimo režimu: < 25W;
• darbinė aplinkos temperatūra: – 25 ~ 60 °C;
• apsaugos klasė: IP66;
• aušinimo koncepcija: pažangus perteklinis ventiliatoriaus aušinimas;
• maksimalus darbinis aukštis: 2000 m;
• tinklo prijungimo standartas: EN 50549-1, VDE4105 CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1 ED 2.1;
• saugumo / EMC standartas: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3, IEC 61000-2.

Savybės

• nuolatinės srovės (DC) jungtis: MC4;
• akumuliatoriaus jungtis: OT terminal;
• kintamos srovės (AC) jungtis: OT terminal;
• ekranas: LED + Bluetooth + APP;
• komunikacija: CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LA (pasirinktinai).

Galia kW
15 kW

Gamintojas
Solis

Inverterio tipas
Hibridinis

 * Dėl skirtingų ekranų raiškos nustatymų nuotraukose matomos spalvos gali skirtis nuo tikrųjų. Nuotraukose matomi priedai nebūtinai yra įtraukti į prekės komplektaciją.
